パソコン 分解 「DELL VOSTRO2520」 編                                         2017.11.04更新



液晶画面が割れてしまい表示できない。中の写真データは何とかしたい。

今回の対象パソコンは
メーカー:DELL
モデル :ノートパソコン VOSTRO2520 (サービスタグ 97S0BV1)
搭載OS : オリジナルWindows7 → Windows10へバージョンアップ

利用してて画面映らなくなったんだけど、中の写真なんとかなる?

起動させると、おそらく衝撃による画面破損で全体に液晶垂れ。そして全体にノイズ。文字まったく見えない。
ぶつけたり、モニターを閉じるときペンなど物をキーボード上に置いていて挟み込んだりもしてないというが。

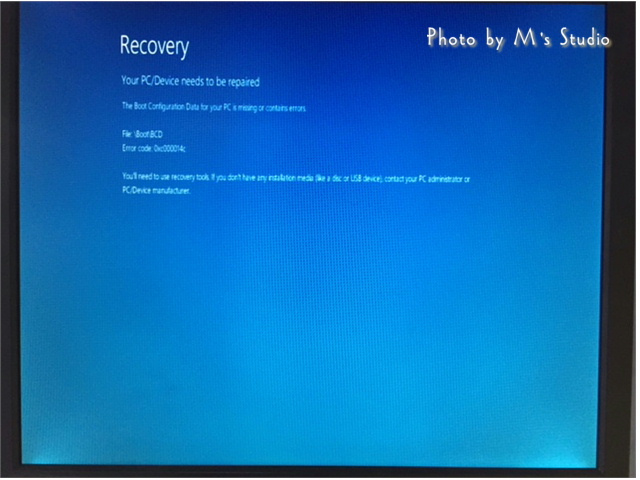

とりあえず、外部モニターへ映してみると。
ちゃんと動いていたっていうけど、システムもダメですな。


最近は過度の強制終了でWindows読み込めなくなったのでは?

と思われる案件多々見かけます。モニターに映らなくなったから何度も電源入れたり、強制終了したりするんでしょうけど、これじゃかえってデータ取り出すのに余計な手間がかかってしまいます。

モニタに何も映らなくなった。そういう時は専門家に見てもらったほうがよいでしょう。

過度の強制終了でシステム立ち上がらなくなってしまった時の回復できるかもの処置もありますが、今回は

  • モニター破損なので修理はコスト的に現実的ではない。
  • 大切な写真はなんとかしたい。
  • パソコンは買い替えで検討。

データ救出再優先で。

回復処置はまたの機会に。

今回の症状からのデータの救出方法は色々ありますが、



内蔵ハードディスク取り出して、他のパソコンにデータを移動


する方法で行いました。

パソコンの分解で気をつけなきゃいけないのが

  • 内蔵バッテーリーはまず外す。(外して10分程放置しておくほうがなおよい)
  • 静電気防止手袋をできれば使用。(特に静電気をためやすい人は)
  • 必要以上に傷つけないようにドライバーなどの取り扱い注意。
  • 数年経っているとツメなど折れやすい箇所に注意 。むりやり力を入れない。
  • 内部にすごいホコリをためてるパソコンもあるのでマスクを

でわ。

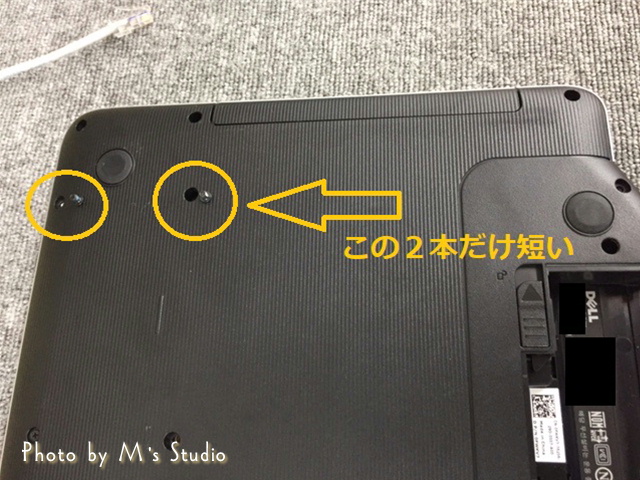

裏がえして裏面のすべてのネジ外します。多くのモデルはすべて同一のネジだったりするのですが、海外メーカーのものではありがちですが、長さや大きさ違うもの混ざってたりしますので、のちの組み立ての際わかるようにしておきましょう。このモデルは上記のように2本だけ短いネジ利用していました。

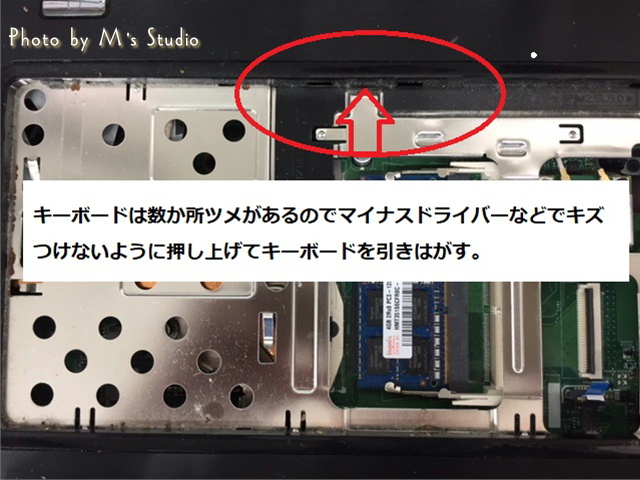

次にキーボード ここが一番このモデルの難所


キーボード上部の溝にツメが数か所あり、キーボードを挟み込んでいます。ツメは奥にスライドして引っ込むので、精密⊖ドライバーなどで押し込めて1カ所づつ丁寧に外していきましょう。

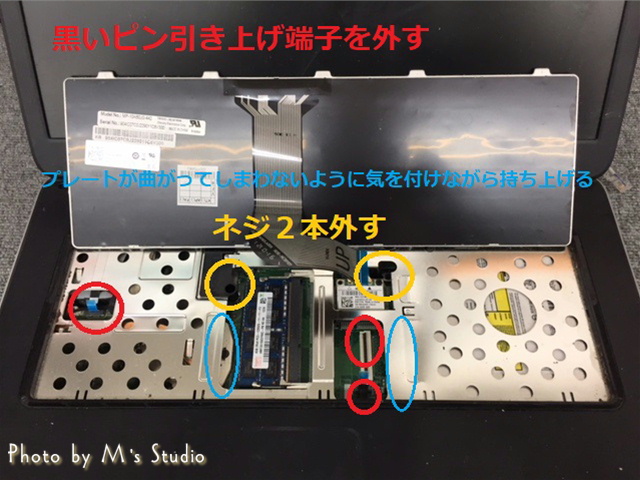

キーボードを外すと3カ所ほど板状端子があるので丁寧に外しておきます。

端子を外したら、写真のネジも外し、2番目の難所、プレートの隙間に指を挿れて全体を枠にツメがかかってるのでパチパチと外していきます。むりくりでプレート曲げてしまわないように。

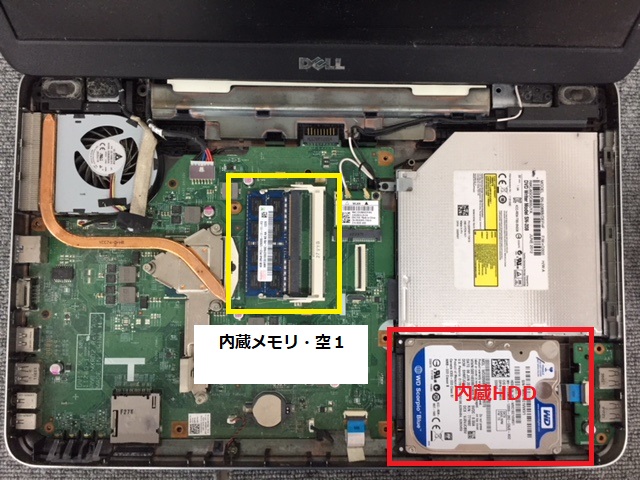

そうすると

出てきちゃいました。 HDDにはネジありませんので、スライドさせて取り外すだけです。

国内のこの頃のモデルはほとんど裏側にハードディスクだけの取り出しスペースが設けられているのですが、こういうタイプは分解面倒ですよね。

組み立てはもちろん逆の手順で。

あまり分解することのないモデルなので備忘録へ




 分解したんだからより快適に動作させるために「HDDからSSDに換装」紹介ページは「こちら
